بهترین تابلو فرمان آسانسور برای ساختمان کدام است ؟

مقدمه  ای درباره  تابلو فرمان آسانسور

اگر فرض کنیم که موتور آسانسور قلب تپنده آسانسور می باشد، تابلو فرمان آسانسور نیز فرمانده تصمیم گیر و مغز اصلی سیستم آسانسور است. در حقیقت همه فرامین از طرف تابلو آسانسور برای قطعات متحرک و غیره ارسال شده و درستی عملکرد آنها نیز از طریق سنسورهای مختلفی که بر روی درب و ریل و موتور آسانسور واقع است، جهت بررسی و فرامین بعدی برای تابلو اسانسور ارسال می گردد. تابلو فرمان ها به دلیل استفاده از نرم افزارهای مختلف، نیازها و دیدگاه های شرکت ها دارای امکانات و قابلیت های مختلف می باشند که این خود باعث تغییرات بسیار در سخت افزار و قابلیت های برد اصلی آنها می شود. در کل انتخاب یک تابلو فرمان مناسب جهت برطرف کردن نیازهای سیستم آسانسور بسیار پراهمیت است که درغیر این صورت تطبیق عملکرد بین تابلو و سیستم آسانسور یا غیر ممکن است و یا با صرف هزینه مالی بسیار امکان پذیر خواهد بود.

در این مقاله با توجه به نیاز ساختمان و نکات کلیدی ذکر شده سعی در راهنمایی و انتخاب بهترین تابلو فرمان آسانسور از لحاظ عملکرد و کیفیت، قیمت و خدمات پس از فروش تابلوهای موجود را داریم

عوامل موثر در انتخاب تابلو فرمان آسانسور

برای انتخاب دقیق تابلو کنترل لازم است که با دقت نکات زیر بررسی گردد. در این قسمت نوع تابلوی مورد نیاز مشخص میگردد.

– نوع آسانسور

– ترافیک ساختمان

– موتور آسانسور

– نوع کنترل

– نوع درایو

– تعداد طبقات

– نوع درب

– طریقه سرویس دهی

• نوع آسانسور

نوع آسانسور با توجه به نظر مهندس طراح ساختمان و اندازه های ابعاد چاه آسانسور مشخص می شود. نوع آسانسور به صورت کلی به دو نوع آسانسور کششی و آسانسور هیدرولیک تقسیم می گردد.

• ترافیک ساختمان

ترافیک متناسب با کاربری ساختمان تعیین می گردد، به طور مثال یک ساختمان مسکونی معمولی 4 طبقه ترافیک به مراتب کمتری از یک ساختمان تجاری – اداری خواهد داشت. این اطلاعات برای انتخاب قطعات داخلی تابلو اعم از ترانس، کنتاکتور و سیم های استفاده شده در جعبه تابلو فرمان مورد نیاز خواهد بود.

• موتور آسانسور

موتور آسانسور نقشی تعیین کننده در نوع و مدل تابلو فرمان دارد. موتورها به دو نوع کلی موتور گیربکس و موتور گیرلس تقسیم می گردند. موتورهای گیربکس دار نیز به دو مدل دو سرعته (AC2) و تک سرعته (VVVF) و موتورهای گیرلس نیز به دو مدل با انکودر 1387 و یا 1313 تقسیم میگردند. در تعیین تابلو فرمان علاوه بر مدل موتور آسانسور، اطلاعات پلاک موتور که شامل کیلووات، جریان مصرفی، ولتاژ ترمز و نوع انکودر مورد نیاز است.

• نوع کنترل

یکی دیگر از مواردی که تا حدودی با نوع موتور در ارتباط می باشد به اوپن لوپ (open loop) و یا کلوزلوپ (close loop) بودن موتور بستگی دارد.

1-4- تابلوهای دو سرعته تنها با موتورهای دو سرعته کار کرده و بر روی دیگر انواع موتورها کارایی ندارند. این تابلوها در ساختمان هایی که در سالهای اخیر مجوزساخت گرفته اند مجوز استفاده ندارند.

2-4- تابلوهای درایودار گیربکسی که هم به صورت اوپن لوپ (open loop) بر روی موتورهای دو سرعته کارایی خوبی دارند و یا به صورت کلوزلوپ (close loop) و با انکودر بر روی موتورهای تک دور استفاده می شوند.

3-4- تابلوهای درایودار گیرلسی که متناسب با نوع انکودر 1387 یا 1313 ساخته شده و بر روی موتورهای گیرلس کارایی لازم را دارند. کنترل موتور در این تابلوها با نحوه کنترل موتور در تابلوهای گیربکسی متفاوت است.

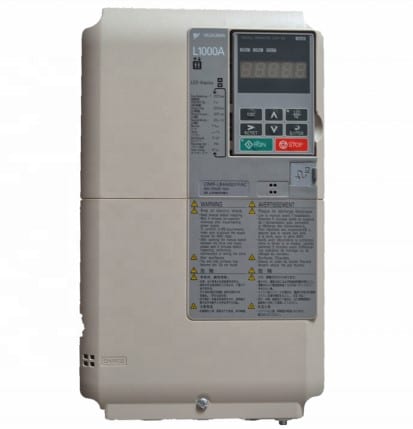

-نوع درایو

درایو آسانسور در حقیقت با تغییر ولتاژ و فرکانس برق شهر، توانایی کنترل سرعت و گشتاور اعمال شده بر موتور را  دارا می باشد. اما در سالهای اخیر تنوع برند و عملکرد درایوها در بازار بسیار متنوع گشته است که در ادامه چند مدل را معرفی می کنیم.

1-5- درایوهای اوپن لوپ ساده چینی و ایرانی که بیشتر درآسانسورهای خانگی تا 6 توقف و 6 نفره استفاده می شوند و قابلیت حرکت موتورهای دو سرعته ایرانی و یا ارزان قیمت خارجی را دارا می باشند. به دلیل قیمت پایین این نوع درایوها، این تابلوها در بازار استفاده زیادی دارند. مانند درایو زیما، درایو اچ پی (HP) ، درایو QMA و …

2-5- درایوهای کلوزلوپ گیربکسی که از رنج های قیمت پایین و مخصوص آسانسورهای خانگی تا آسانسورهای بزرگتر مورد کاربرد دارند. از برندهای مشهور و با کیفیت و گرانتر مانند یاسکاوا و جفران تا برندهای قیمت متوسط مانند اچ پی مونت  (HPMONT) و مونارک و استار و یا برندهای ارزان قیمت SBT و .. می توان نام برد. واضح است که در پروژه های ارتفاع بلند و سرعت بالای 1.6 و موتور خارجی بهتر است از درایوهای گرانتر و در پروژه های معمولی و متوسط از برندهای ارزانتر استفاده گردد.

3-5- درایوهای کلوزلوپ گیرلسی که دارای مدل های محدودتری از برندها می باشند. از برندهای مشهور و با کیفیت که بر روی انواع موتورهای گیرلسی با انکودرهای 1313 و 1387 عملکرد بسیار مناسب داشته و تا سرعت های 4 متر بر ثانیه و ارتفاع بلند کارایی قابل اطمینانی دارند، مانند یاسکاوا و جفران و زیلابگ. درایوهای چینی اچ پی مونت و مونارک که بر روی موتورهای گیرلس چینی و با انکودرهای 1387 و تا ارتفاع 60 متر عملکرد خوب داشته و معمولا بر روی موتورهای گیرلس اروپایی حرکت و کنترل قابل قبولی ندارند.

• تعداد طبقات

خصوصیاتی شامل کورس حرکتی، تعداد طبقات و نیم طبقه و طبقه کوتاه از مواردی است که در تعیین مدل و برند تابلو مهم می باشد. برخی تابلو سازان در اینگونه خصوصیت ها و موارد، تجربه و علم بیشتری را دارا می باشند.

• نوع درب

درب ها به انواع مختلف لولایی، نیمه اتوماتیک و یا تمام اتوماتیک به همراه موتورهای سردرب 220 ولت و یا 380 ولت تقسیم می شوند. همچنین برخی کابین های آسانسور دارای 2 درب مجزا از هم با شاسی های مجزا و یا سه درب باز شو می باشند. در اینگونه موارد نیز تابلوها از حالت روتین خارج شده و به صورت سفارشی تبدیل می گردند که بهتر است از تابلوسازانی خریداری شود که تجربه و تعهد لازم را در درستی عملکرد داشته باشند.

• طریقه سرویس دهی به  طبقات

بسته به نوع ساختمان و کارایی آن طریقه سرویس دهی متفاوت است. از تابلوسازهایی که برای انواع حالت های گروهی و دوبلکس و یا حالت خاص بتوانند نیاز شما را برطرف کنند تابلوسازانی همانند تابلوفرمان بالابان، تابلوفرمان آریان آسانسور، تابلو پار کنترل و تابلو آسانور را می توان نام برد.

پس از انتخاب بهترین مدل تابلو فرمان که بتواند نیازهای شما را پوشش دهد به انتخاب برند تابلو فرمان میرسیم. لازم به ذکر است مطالب آورده شده در این نوشتار بر اساس جمع بندی از تعداد محدودی از نصابان آسانسور می باشد و به دلیل محدودیت در شناخت همه تابلوسازان و نظر جامعه نصابان پیشاپیش از سوء تفاهم پیش آمده پوزش می طبیم.

در انتخاب برند و شرکت تابلو فرمان ساز رعایت نکات زیر لازم می باشد.

1- تکنولوژی استفاده شده در تابلو فرمان

در بین تابلوسازان ایرانی تعداد محدودی از تابلوسازان همواره به دنبال نوآوری و هزینه برای تحقیق و ساخت محصولات جدید و کارآمد و طبق استاندارد جهانی می باشند. در بین برندهای مطرح در این زمینه شرکت آریان آسانسور، پار کنترل، گروه صنعتی بالابان شناخته شده تر می باشند.

2- راحتی نصب تابلو

یکی از مواردی که نصابان در طول زمان به آن عادت می کنند راحتی نصب و در دسترس بودن منوهای تنظیمی تابلو فرمان آسانسور می باشد. راحتی نصب تا حدودی سلیقه ای می باشد اما در بازار تابلو فرمان ها معمولا به دو صورت شماره ترمینال آریانی و یا منطق شماره ترمینال پار کنترل می باشد.

3- تعداد خرابی در طول زمان بهره برداری

تابلو سازان معتبر که به صورت کلی اجناس خود را از منابع معتبر خریداری می کنند معمولا دارای خرابی کمتری در قطعات الکترونیک و برد می باشند.

4- خدمات پس از فروش

یکی از مهمترین نکات درانتخاب تابلو فرمان اسانسور خدمات و گارانتی محصولات توسط تیم مجرب و کار آزموده با سطح معلومات بسیار بالا توسط شرکت تابلوساز می باشد و اینکه زمان اعزام کارشناس و یا پشتیانی شرکت سازنده برای رفع اشکالات چقدر بوده است؟ این نکته در سطح رضایتمندی و اطمینان نصابان و ساکنین استفاده کننده از تابلو فرمان موثر می باشد.
